Sudor compact pentru țevi HF cu structură nouă

În loc de aspectul tradițional de tip separat al dulapurilor redresorului și dulapurilor cu invertor, această nouă structură de sudor compact HF cu țevi compacte integrează cele două unități funcționale de bază într-un singur dulap compact. Această integrare nu numai că reduce amprenta totală a echipamentului prin simplificarea structurii sistemului, dar și scurtează distanța internă a cablurilor dintre cele două unități, minimizând interferența semnalului și îmbunătățind stabilitatea transmisiei de putere în timpul procesului de producție a conductelor sudate.

Sudorul compact pentru țevi HF cu stare solidă constă în mod normal din următoarele părți:

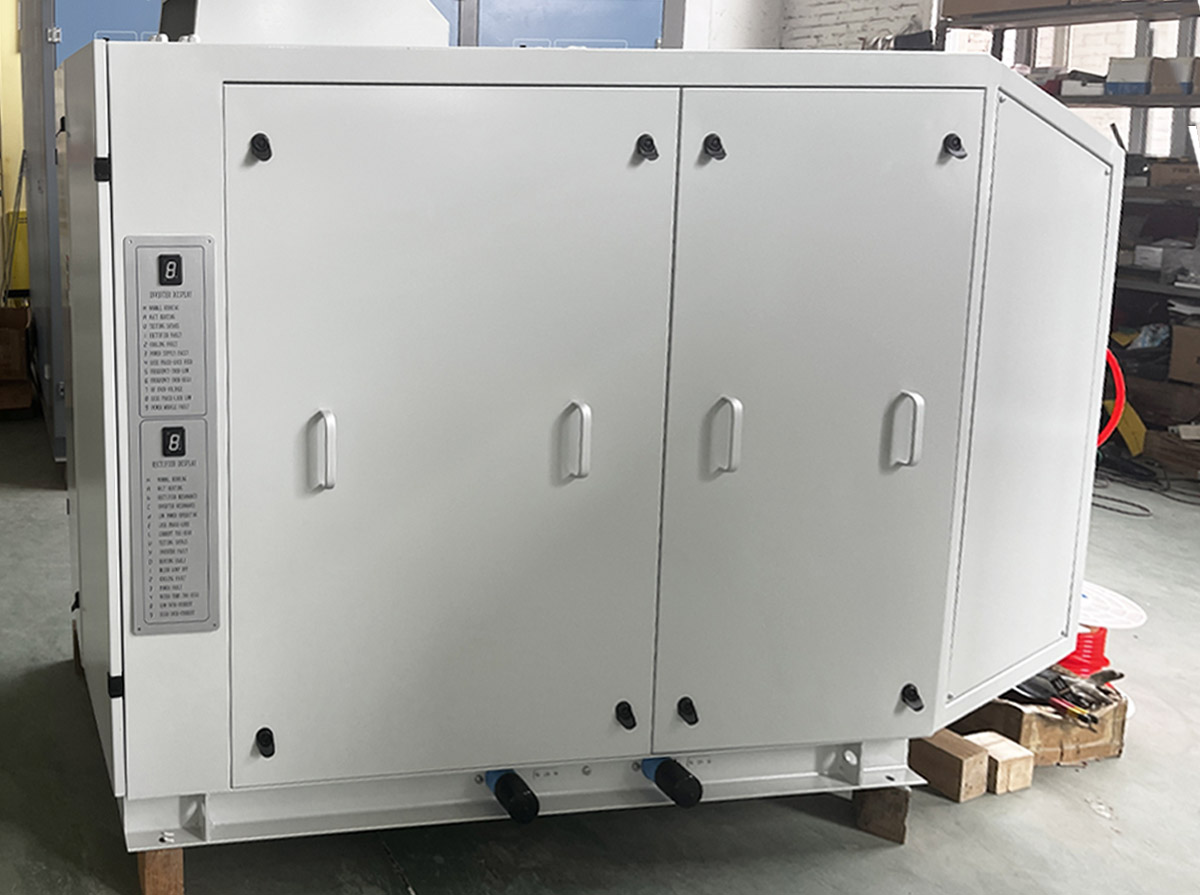

1.Nouă structură de sudor compact HF cu stare solidă pentru țevi Dulapul principal:

Folosim această nouă structură care face dulapul redresor și invertor într-un singur dulap. Acest nou design poate economisi mai mult spațiu și poate fi ușor de conectat pentru clienți. Pentru această nouă structură acum proiectăm de la 50Kw la 400Kw. Dacă un sudor de putere mai mare, vă recomandăm totuși să utilizați separat un tip de sudor pentru țevi.

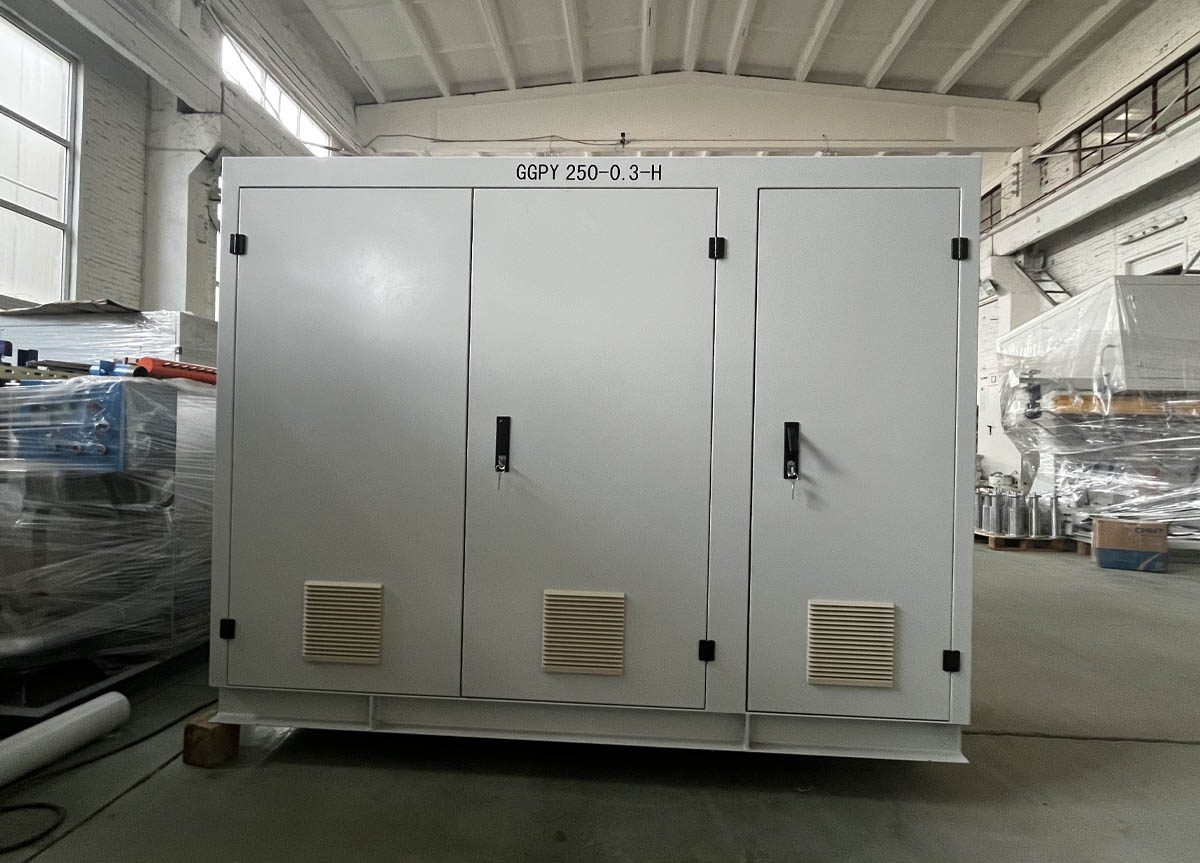

2.Dry Transformer Cabinet

În interiorul acestui dulap cu transformator uscat, am echipat cu un transformator coborâtor uscat, care, în loc de transformatorul tradițional de ulei, poate finaliza cu ușurință livrarea în multe țări.

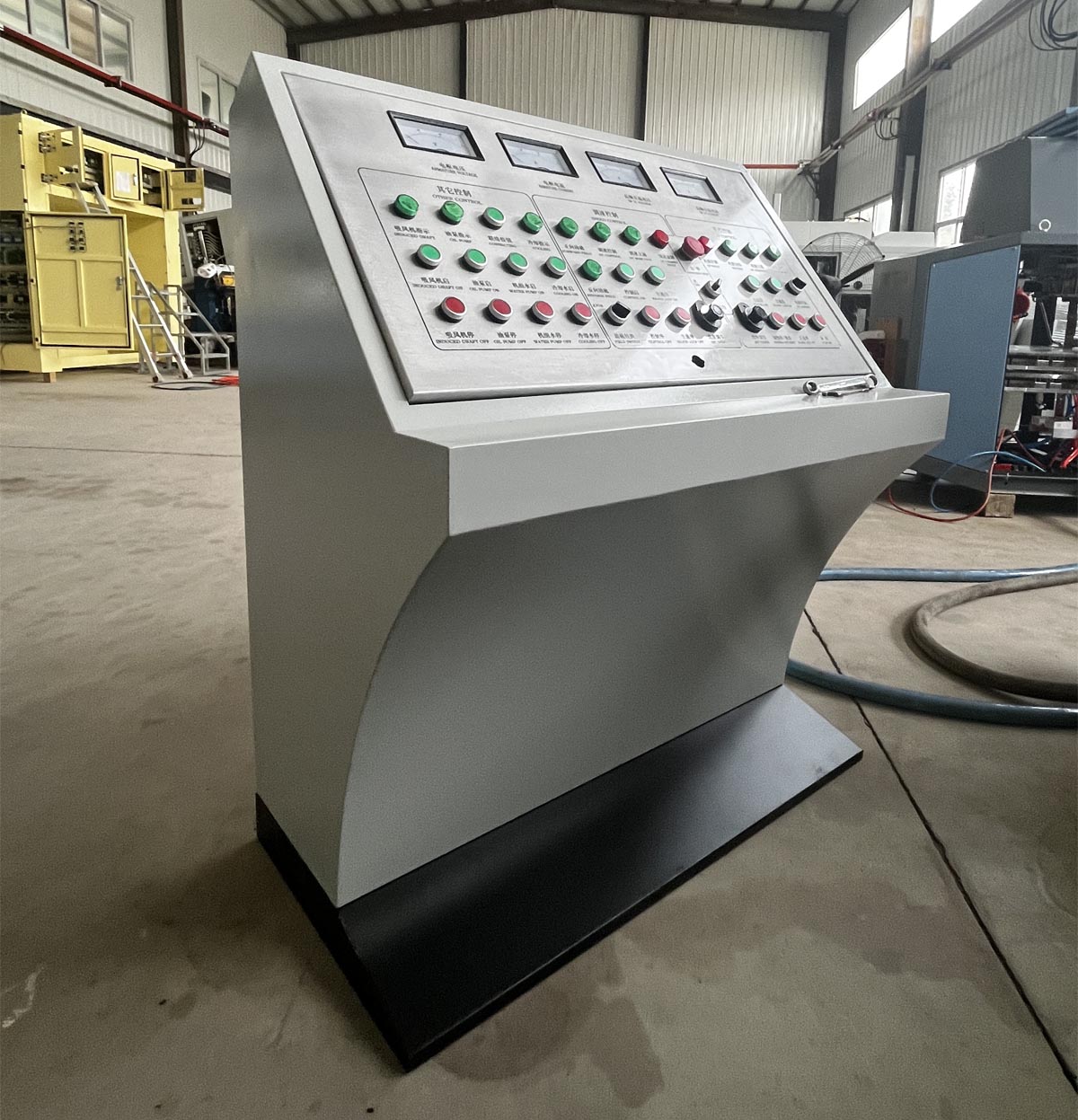

3.Consola

Consola centrală de control poate realiza operarea de la distanță a sudorului compact HF în stare solidă, dulap de control al vitezei (șofer), răcitor de apă, ventilatoare etc. Echipamente.

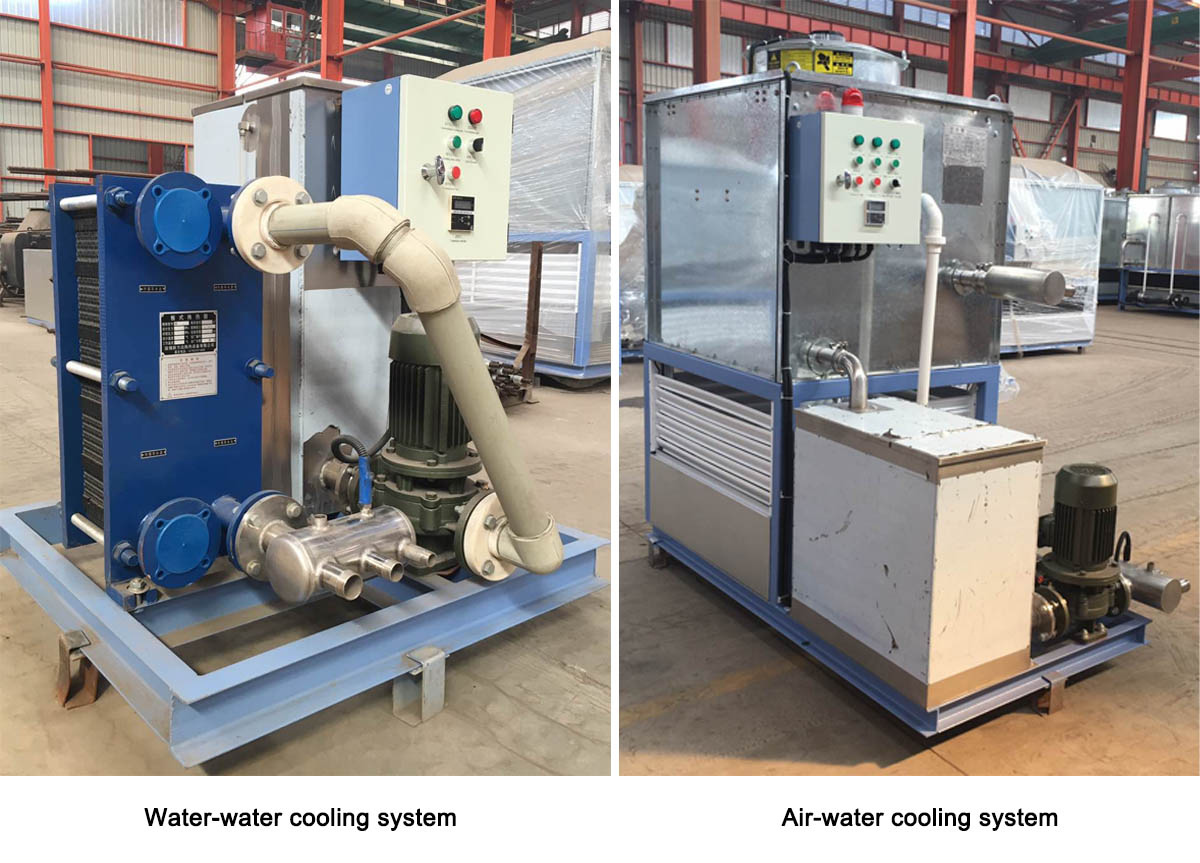

4.sisteme de răcire: sistem de răcire apă-apă sau sistem de răcire aer-apă opțional

Sistemul de răcire al sudorului compact HF cu structură solidă pentru țevi este utilizat în principal pentru răcirea în circuit închis cu circulație internă a sudorului de înaltă frecvență și a dulapurilor de control al vitezei răcite cu apă (șofer). În mod normal, au două tipuri: sistem de răcire aer-apă și sistem de răcire apă-apă. Sistemul de răcire aer-apă poate funcționa independent, iar sistemul de răcire apă-apă trebuie echipat cu un turn de răcire sau o piscină. Acest echipament ocupă o suprafață mică, iar temperatura apei de intrare a sursei de încălzire este controlată efectiv sub 40 ° C pentru a asigura stabilitatea pe termen lung a echipamentului de încălzire.
