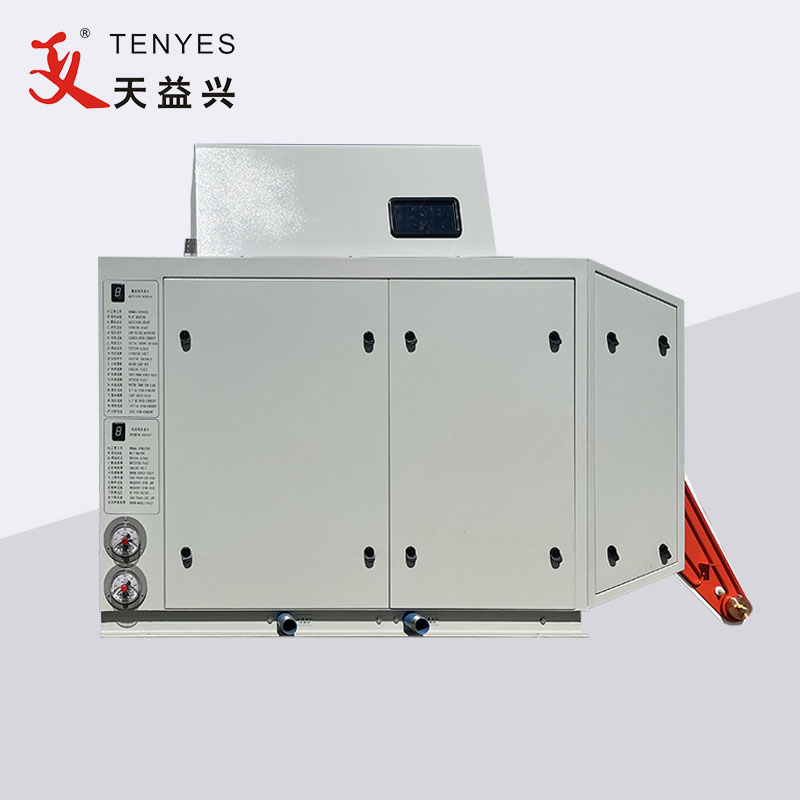

Sudor compact de țevi de înaltă frecvență cu stare solidă de 150 kW

Deoarece redresorul tiristor adoptă controlul de defazare, reglarea puterii este de a regla tensiunea prin schimbarea unghiului de declanșare. Circuitul absoarbe unda sinusoidală cu unghi lipsă din rețeaua de alimentare și lasă o altă parte a undei sinusoidale cu unghi lipsă către rețeaua de alimentare. Evident, partea stângă conține un număr mare de armonici. În același timp, factorul de putere este scăzut din cauza diferitelor faze de tensiune și curent (cu cât tensiunea de ieșire DC este mai mică, cu atât factorul de putere este mai mic).

Calculul teoretic și testul arată că atunci când unghiul de declanșare al redresorului în punte trifazat complet controlat este zero sau când este utilizat un redresor punte necontrolabil compus din diode, armonica generată este foarte mică și factorul de putere este foarte mare (mai mult de 0,9). Cu toate acestea, în aplicații practice, trebuie să aibă funcția de a regla continuu tensiunea de curent continuu (adică de reglare a puterii de ieșire), iar echipamentul nu poate funcționa la tensiune maximă pentru totdeauna. Pentru ca echipamentul să aibă armonica minimă, cel mai mare factor de putere și putere de ieșire reglabilă, în spatele punții redresoare incontrolabile trebuie adăugat un alt dispozitiv de reglare a tensiunii.

Prin urmare, după cercetări intense, am dezvoltat tehnologia redresorului cu control numeric și am obținut brevetul național (zl201520767232. X).

Trifazatul cu patru fire de 380V, 50Hz AC utilizat în industria generală este rectificat de „punte redresoare trifazată” (compusă din șase diode ZP și rectificare unică) pentru a deveni DC pulsatorie de 300Hz, apoi transformată în DC lină după filtrarea LC (compus din reactanță și capacitate) și apoi transformat în AC cu frecvență controlabilă și tensiune de peste zece kHz după inversare și reglare a tensiunii prin punte invertor monofazat (compus din patru grupuri de IGBT-uri), apoi devine pulsatorie de joasă tensiune DC după coborârea transformatorului de înaltă frecvență și rectificarea diodei (redresare secundară), apoi devine DC de joasă tensiune după reactanța sau netezirea și filtrarea condensatorului.

Puntea invertor monofazata compusa din IGBT are doua functii: invertor si reglarea tensiunii. Cu alte cuvinte, tensiunea de ieșire poate fi ajustată în funcție de nevoile de producție în timp ce se inversează DC la AC.

Transformatorul de înaltă frecvență adoptă ferita ca material conducător magnetic, iar raportul de transformare primar este proiectat în funcție de nevoi, cu volum mic, cost redus și eficiență ridicată a conducției.

Sudorul compact de țevi de înaltă frecvență TENYES 150KW cu tehnologie de rectificare cu control numeric PWM are următoarele avantaje:

1) Factor de putere mare: factor de putere ≥ 0,92, nu este nevoie să adăugați echipament de compensare a puterii reactive.

2) Poluare armonică scăzută: în general, nu este nevoie să adăugați echipamente suplimentare de tratare a armonicilor

3) Putere de ieșire stabilă: ondulație de ieșire ≤ 0,2%, iar bavurile țevii sudate este mai uniformă.

4) Viteză de protecție rapidă: timp de protecție a interblocării defecțiunii ≤ 10 μ S. Echipamentul este mai fiabil.

5) Eficiență ridicată a puterii: deoarece pierderea de putere reactivă este redusă, eficiența întregii mașini este îmbunătățită.
