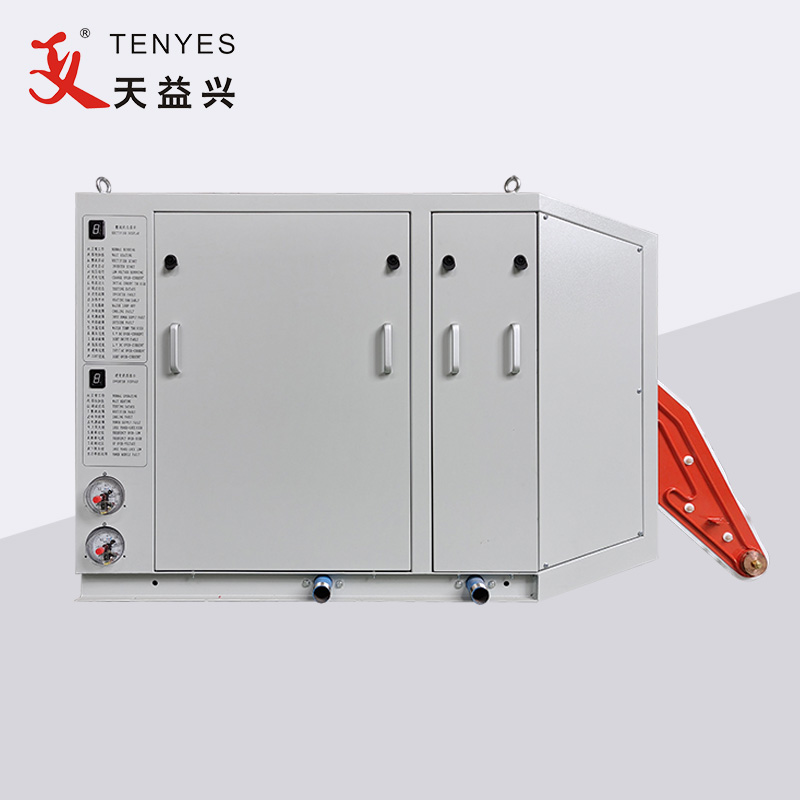

Sudor compact de țevi de înaltă frecvență cu stare solidă de 100 kW

TENYES este o companie cu sediul în China, specializată în producerea de echipamente de sudură de înaltă frecvență în stare solidă de înaltă calitate, inclusiv sudorul compact de țevi de înaltă frecvență de 100KW. În calitate de producător și furnizor profesionist, compania oferă o gamă de produse concepute pentru a răspunde nevoilor diferitelor aplicații industriale. Sudorul compact de țevi de înaltă frecvență cu stare solidă de 100 kW are un design compact și ușor. Prin combinarea secțiunilor redresorului și invertorului într-un singur dulap, volumul total al mașinii este redus cu peste 50% în comparație cu sudorul convențional de înaltă frecvență de dimensiuni similare. În plus, greutatea sa este redusă cu peste 30%, făcând mașina mai portabilă și mai eficientă în spațiu.

Trimite o anchetă

Descriere produs

Nume echipament: sudor compact de țevi de înaltă frecvență de 100KW

Specificații echipament: GGPY100KW

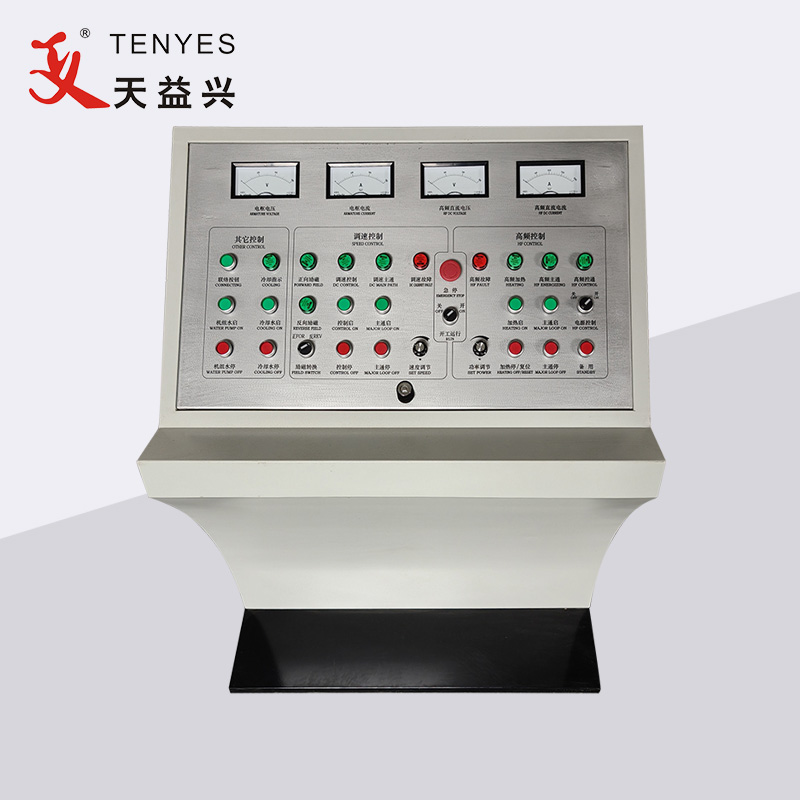

Componente: dulap principal, consola de operare, sistem de racire

Utilizare echipament: utilizat în principal pentru sudarea oțelului carbon obișnuit, oțel inoxidabil, aluminiu și alte țevi din metale neferoase.

Caracteristici:

1. Factor de putere mare: factor de putere ≥ 0,95, nu este necesar niciun echipament suplimentar de compensare a puterii reactive pentru acest echipament.

2. Economie de energie și eficiență ridicată: Deoarece transformatorul convențional de izolare de înaltă frecvență este eliminat, linia de interconectare este redusă semnificativ, astfel încât pierderea de putere reactivă este redusă. Testele au arătat că mașina all-in-one economisește aproximativ 30% în comparație cu frecvența înaltă convențională în stare solidă.

3. Puterea de ieșire este stabilă: coeficientul de ondulație de ieșire este mic, țeava de oțel sudată are mai puține bavuri, cusătura de sudură este mai uniformă, finisajul este ridicat și calitatea sudurii este bună.

4. Dimensiune mică, greutate redusă, conexiune simplificată, protecție completă, timp de protecție a lanțului de defecte ≤10us, depanare și întreținere convenabile și echipamente mai fiabile.

Scopul aplicatiei:

①　Diametrul țevii de oțel φ 7- φ 12

②　Grosimea peretelui benzii de oțel este de 0,2-1 mm

③　Metoda de sudare: sudare prin inducție

④　Viteza de sudare: 60-130 M/min

Parametri de funcționare:

① Putere nominală: 100KW

② Tensiune DC nominală: 250V

③ Curent DC nominal: 450A

④ Frecvența nominală: 600KHZ

⑤ Eficiență totală: ≥ 85%

⑥ Putere de ieșire de înaltă frecvență: ≥ 100kW

Cerințe de alimentare:

① Formă de alimentare: frecvență de alimentare trifazată cu patru fire AC, tensiune de linie 380 ± 5%,

② Capacitate de alimentare: mai mult de 100 kVA.

③ Factor de putere: ≥ 0,85

④ Cablu de alimentare: sârmă de cupru din plastic ≥ 75 mm²pe fază, fir de împământare ≥ 30mm²

Sudor compact de țevi de înaltă frecvență cu stare solidă de 100 kW include redresor și invertor.

Partea redresorului: este utilizată pentru a schimba redresorul trifazat de 380V AC în curent DC reglabil de 0-250V după reglarea tensiunii, astfel încât să satisfacă nevoile unității ulterioare de invertor. Construit în punte de redresare trifazată, condensator de încărcare, punte IGBT, reactor de netezire, dispozitiv de filtrare, circuit de control și protecție și instrument de afișare.

Caracteristicile circuitului de control al redresorului: este controlat de un microcomputer cu un singur cip (mcs89c51) și un circuit integrat digital la scară largă, cu precizie ridicată de control, răspuns rapid și afișare clară a stării.

Mod de protecție software: supracurent ridicat (9), supracurent scăzut (8), defecțiune externă (4), defecțiune de alimentare de intrare (pierdere de fază, supratensiune, subtensiune, dezechilibru grav al tensiunii trifazate, afișaj 3), defecțiune apă de răcire (2), raport necorespunzător de tensiune și curent (L), defecțiune invertor (Y).

Protecție hardware: protecție între oprire principală, absorbție a capacității rezistenței, protecție a rezistenței (protecție la trăsnet), protecție la topire rapidă.

parte invertor: inversați curentul de 0-250 DC trimis de dulapul redresorului într-un curent de înaltă frecvență de sute de kHz pentru a satisface nevoile țevilor sudate.

Dulapul invertorului este compus din următoarele părți: unitate de alimentare, condensator de canal, reactanță de scurgere, circuit de control, aer condiționat de răcire etc.
