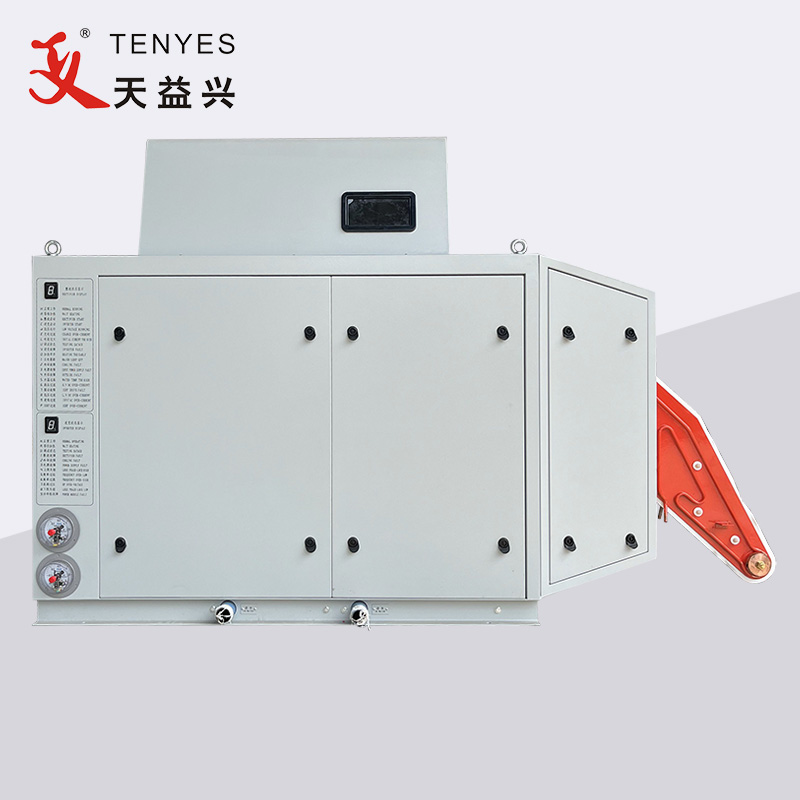

Sudor compact de țevi de înaltă frecvență cu stare solidă de 300 kW

TENYES este o companie chineză de mare renume, cu o reputație bine stabilită pentru fabricarea echipamentelor de sudare a țevilor de înaltă frecvență în stare solidă, inclusiv sudorul compact de țevi de înaltă frecvență cu stare solidă de 300KW. Sudorul compact pentru țevi de înaltă frecvență TENYES 300KW este un design avansat, caracteristici tehnologice, echipament de sudură fiabil. Sudorul compact de țevi de înaltă frecvență cu stare solidă de 300 KW adoptă dulapul redresor de control digital și adoptă sursa de alimentare comutată PWM pentru a crește factorul de putere al sudorului, iar DC utilizează reactanța undei plate ca filtru pentru a îndeplini cerințele de lucru ale invertorului pentru a reduce ondulația tensiunii de ieșire a sudorului și îmbunătățește indicele coeficientului de undă.

Trimite o anchetă

Descriere produs

Parametri tehnici

Model	GGP300-0,3-H
Aplicație	Sudarea oțelului carbon, bandă de oțel galvanizat, fier inoxidabil, aluminiu și alte materiale, interval de grosime a peretelui de 0,5-1,5 mm. Sudarea (țeavă rotundă, țeavă pătrată, țeavă cu formă specială, țeavă compozită) etc. Viteza de sudare este de 60-130 de metri pe minut.
Dimensiune aspră	2435mm900mm1800mm(LWH)
Mod de sudare	tip de inducție
Putere nominală de ieșire	300kW
Tensiune DC nominală	240V
Curent DC nominal	1500A
Frecvența nominală	300KHZ
Întreaga eficiență	η≥90%
Factorul de ondulare	＜1%
Capacitatea de distribuție a energiei	≥360kVA
Factor de putere	≥0,96
Tensiunea de alimentare	Trifazat 380V/50Hz (echipamentul ar putea funcționa la tensiunea de 380V±5%)

Scurtă introducere și avantaje ale sudorului compact de țevi de înaltă frecvență cu stare solidă de 300 kW

Dragi clienți, vă mulțumim că ați ales echipamentul nostru. Vom face tot posibilul pentru a coopera cu dvs. cu bună-credință, pentru a face ca echipamentele noastre și serviciul post-vânzare să funcționeze bine, pentru a obține cele mai bune performanțe și a crea beneficii maxime pentru dvs.

Pentru a evita pierderile inutile, acum am dori să descriem mai multe detalii despre cerințele pentru instalarea și utilizarea echipamentului și problemele care trebuie remarcate.

Acest echipament este o mașină de înaltă tehnologie și a fost dezvoltat cu atenție de inginerii companiei noastre pe baza frecvenței înalte cu stare solidă comună a companiei noastre. De asemenea, acest sudor utilizat în domeniul țevilor sudate cu cusături drepte (sudură prin inducție, sudare prin contact), călire, lipire și așa mai departe. În comparație cu echipamentul de înaltă frecvență original și normal, are următoarele avantaje:

1.Dimensiune mică și greutate redusă: partea de rectificare și partea invertorului sunt instalate într-un singur dulap. Instalarea este compactă și rezonabilă. Volumul total este cu 50% mai mic decât echipamentul obișnuit de înaltă frecvență cu aceeași specificație, iar greutatea este redusă cu mai mult de 30%.

2. Economie de energie și economie de apă: fără transformatorul coborâtor, cablurile de interconectare sunt în mod evident scurtate, iar factorul de putere este de până la 0,95, reducând astfel multe pierderi de linii sau cabluri. Testele au arătat că acest echipament poate economisi mai mult de 5% din energie electrică decât echipamentele obișnuite de înaltă frecvență în stare solidă de aceeași specificație.

3. Partea redresorului adoptă puntea redresorului necontrolat cu diode, astfel încât nu este nevoie să recunoașteți faza, iar sursa de alimentare trifazată ABC este conectată liber, ceea ce este convenabil pentru testare și întreținere.

Descrierea circuitului principal

Circuitul principal al acestui dispozitiv este practic același cu sursa de alimentare cu frecvență intermediară a tiristoarelor (vezi figura atașată). 380V AC trifazat intră în puntea de control complet trifazat și devine un DC pulsatoriu. Reactorul de netezire și dispozitivul de filtrare transformă acest filtru DC într-un DC drept și apoi devin un rezervor de alimentare AC de înaltă frecvență prin puntea invertorului monofazat. Circuitul (condensatorul și inductorul formează un rezervor) acționează ca o sursă de energie oscilantă.
