Mașină de sudat țevi de înaltă frecvență de 500 kW

TENYES este un producător de frunte de mașini de sudat țevi de înaltă frecvență în China. Cu peste 20 de ani de experiență în domeniu, TENYES a devenit un furnizor de încredere pentru întreprinderi și antreprenori care caută o sursă de încredere de aparate de sudură de înaltă frecvență. TENYES oferă un excelent serviciu post-vânzare și asistență tehnică pentru a se asigura că clienții lor rulează cu ușurință sudorul. Mașina de sudat țevi de înaltă frecvență de 500 kW are mai mult de 20 de tipuri de măsuri de protecție sunt stabilite pe întreaga mașină pentru a maximiza stabilitatea echipamentului și a preveni deteriorarea echipamentului. Toate informațiile de alarmă sunt procesate de placa de control și trimise la sistemul PLC. Prin intermediul ecranului de afișare, personalul de întreținere poate înțelege cu ușurință cauza defecțiunii echipamentului și cum să o rezolve.

Trimite o anchetă

Descriere produs

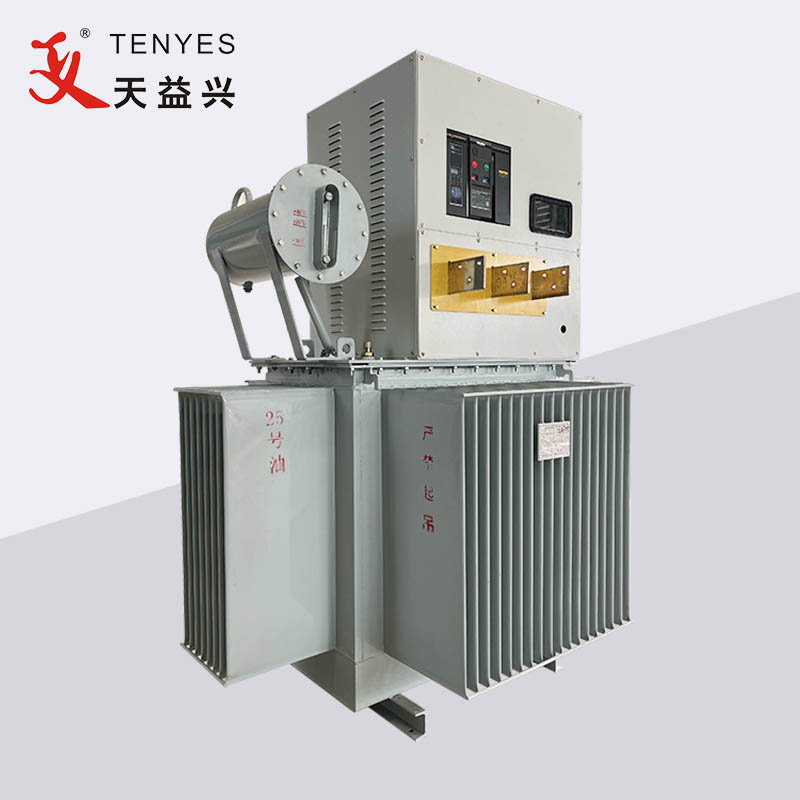

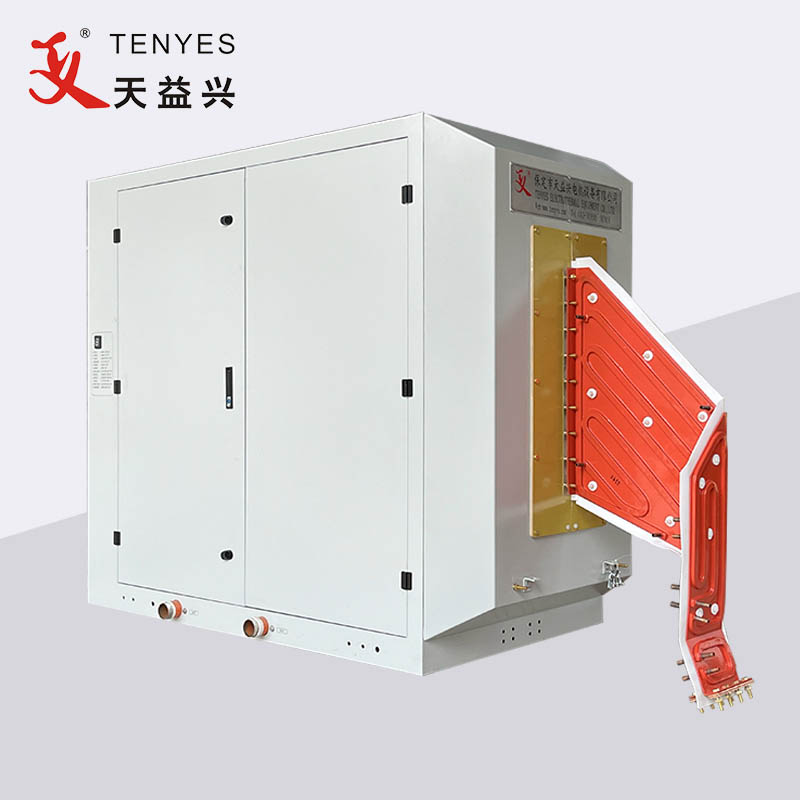

Echipamentul constă în principal dintr-un transformator, dulap redresor și dulap cu invertor. Utilizat în principal în liniile de producție de țevi sudate cu cusături drepte de înaltă frecvență.

Principiul de lucru al mașinii de sudură țevi de înaltă frecvență de 500KW:

Puterea obișnuită trifazată de curent alternativ (tensiune de linie 380V, frecvență 50HZ) este redusă de un transformator (tensiune de linie 200V, frecvență 50HZ), intră în dulapul redresorului, suferă redresare, reglare a tensiunii și filtrare și devine putere DC reglabilă continuu de la 0 la 240V; Intrând din nou în puntea invertorului (folosind un tranzistor MOSFET de mare putere), acesta devine curent de înaltă frecvență, care poate fi furnizat slotului de sarcină pentru încălzirea prin inducție.

Unitatea de alimentare cu slot invertor adoptă o structură modulară, iar fiecare pereche de unități de putere poate scoate o putere de peste 50KW. Numărul de unități de putere utilizate variază în funcție de puterea echipamentului, iar structura de bază a echipamentului este aceeași indiferent de dimensiunea acestuia. Slotul este o formă rezonantă hibridă în serie, fără transformator de înaltă tensiune și de ieșire. Numărul de unități de alimentare utilizate în acest dispozitiv este de zece perechi.

Principalele avantaje ale acestei mașini de sudat țevi de înaltă frecvență de 500 kW sunt:

1. Fără tensiune înaltă, sigur, fiabil și eficient.

2. Componentele principale sunt toate produsele importate de la companii precum IR, IXYS și Siemens.

3. Adoptarea modulării lățimii impulsului sau circuitului de reglare a tensiunii controlat de microcomputer, reglare stabilă, precizie ridicată și interferență armonică scăzută.

4. Gama de putere este reglabilă la infinit de la 0 la 100% și are sisteme de protecție împotriva erorilor, cum ar fi supratensiune și supracurent.

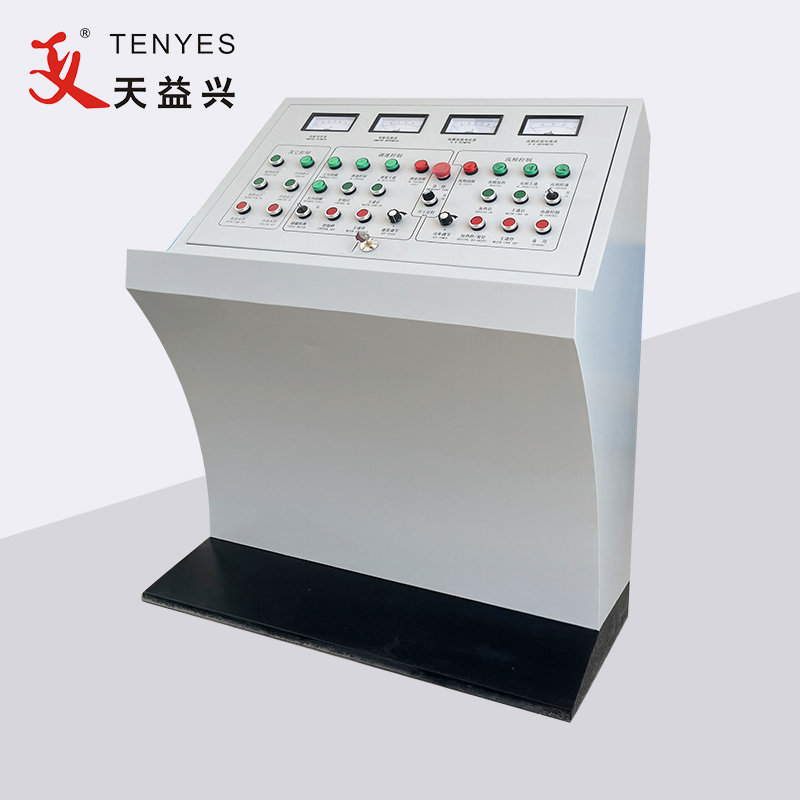

5. Afișare digitală a stării de lucru, operare simplă și întreținere convenabilă.

6. Calitate bună a sudării, lățimea și căldura uniformă a sudurii, cu puține bavuri interne și externe.

Aplicație		Parametru de funcționare		Cerință de alimentare
Diam. țeavă de oțel	Φ114-Φ219	Putere nominală	500 kW	Formular de alimentare	3AC 380±5%
Grosimea benzii de otel	4,0-10,0	Tensiune DC nominală	240V
Mod de sudare	Tip de inducție sau contact	Curent DC nominal	2500A	Capacitate de alimentare	Mai mare de 600KVA
		Frecvența nominală	200KHZ	Factor de putere	≥0,85
Viteza de sudare	10-20 (m)	Eficienţă	≥85%	Cablu de alimentare	plastic-cupru≥500mm² Cablu de împământare≥250mm²
		Putere de ieșire HF	≥500kW
