Compania TENYES din China se angajează să ofere soluții de sudare inovatoare, fiabile și eficiente pentru toți clienții amabili. Mașina de sudat țevi de înaltă frecvență de 200 KW are o interfață ușor de utilizat, care oferă clienților performanțe optime, viteză mare de sudare și capabilități de economisire a energiei. Dulapul de redresor al mașinii de sudură pentru țevi de înaltă frecvență de 200 kW conține o punte de redresare trifazată controlată de tiristoare care utilizează tiristoare pentru a regla unghiul de rectificare α și, prin urmare, pentru a controla puterea de ieșire a sursei de alimentare. Tensiunea CC filtrată intră apoi în invertorul de înaltă frecvență, ieșirea este o putere monofazată de înaltă frecvență care intră în circuitul de rezonanță. Energia de înaltă frecvență este livrată sarcinii printr-un mecanism de potrivire și reglare, completând sudarea țevii de oțel.
I.Utilizarea echipamentului: Sudarea țevilor de oțel

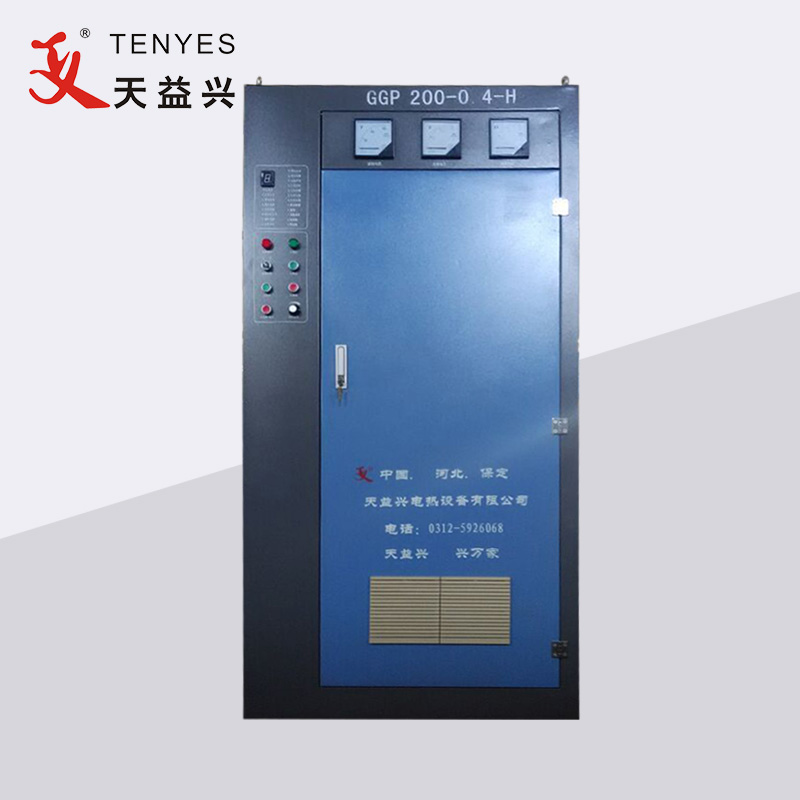

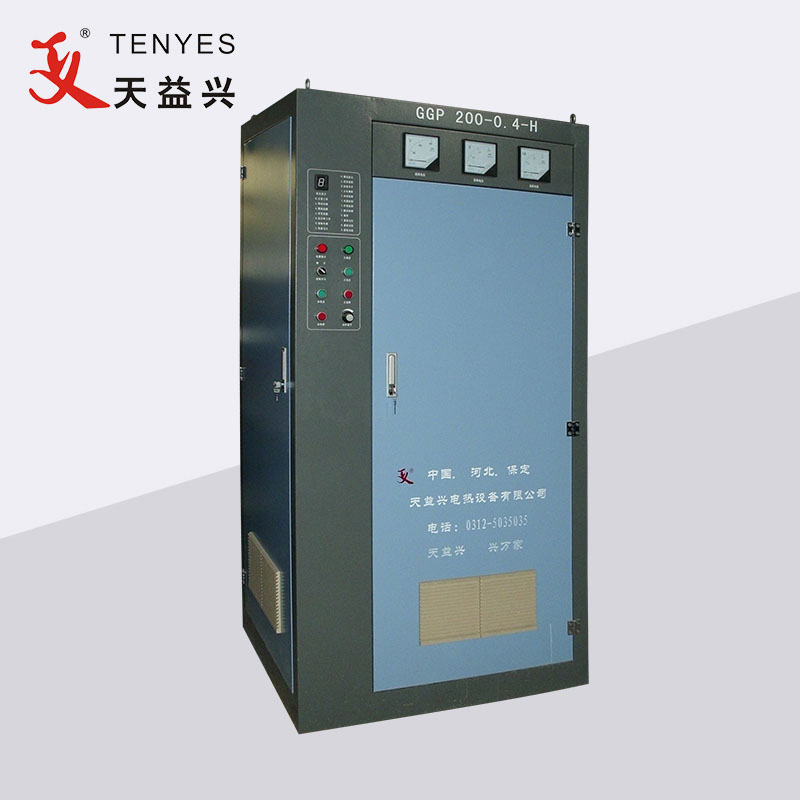

II.Numele și modelul echipamentului: sudor de înaltă frecvență în stare solidă, GGP200-0,35-H
III. Sudorul de înaltă frecvență în stare solidă include următoarele echipamente:
Cabinet de rectificare
Dulap cu invertor
Consola centrală de control
Transformator coborâtor
Dulap de antrenare DC
Sistem de racire apa-apa
Suport de reglare tridimensional
cap de sudare de contact
IV.Parametrii tehnici ai echipamentului
A) Aplicarea mașinii de sudat țevi de înaltă frecvență de 200 kW
Diametrul țevii de oțel: φ35-φ76mm
Grosimea peretelui benzii de oțel: 1,5-3,25 mm
Mod de sudare: tip contact
Viteza de sudare: 60-100m
B) Parametrii de funcționare ai mașinii de sudat țevi de înaltă frecvență de 200 kW
Putere nominala: 200 kW
Tensiune DC nominală: 240V
Curent DC nominal: 1000A
Frecvența nominală: 350KHZ
Eficiență: ≥85%
Putere de ieșire de înaltă frecvență: ≥200KW
C) Cerințe de alimentare cu mașină de sudură țevi de înaltă frecvență de 200 kW
Forma sursei de alimentare: curent alternativ de frecvență de alimentare a sistemului trifazat cu patru fire,
tensiune de linie 380V±5%
Capacitate de distribuție a energiei: peste 250KVA
Factor de putere: ≥0,85
Cablu de alimentare: fir de cupru acoperit cu plastic, fiecare fază ≥200 mm2fir de împământare≥ 95 mm2
