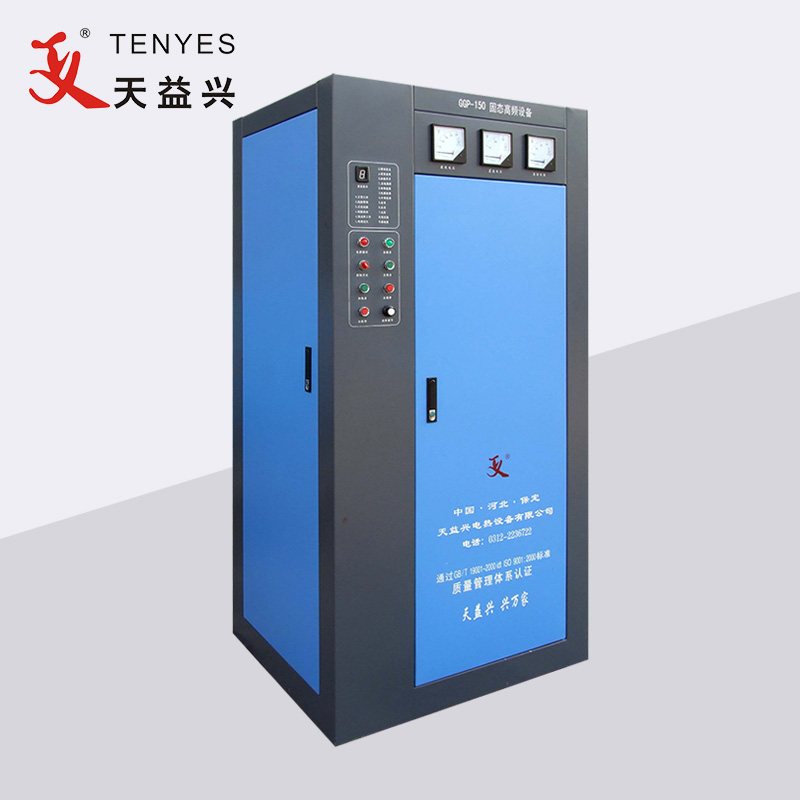

Mașină de sudat țevi de înaltă frecvență de 150 kW

Mașina de sudură pentru țevi de înaltă frecvență TENYES de 150 kW adoptă AC trifazat (tensiune de linie 380 V, frecvență 50 HZ) prin transformatorul coborâtor intră în puntea redresorului (punte redresor trifazată cu control complet SCR) devine curent continuu impuls, iar acest DC prin val de filtru intră în punte invertor (adoptează curent MOSF de înaltă frecvență, putere și tranzistor de înaltă frecvență) și poate fi folosit pentru sudarea țevilor. Podul invertor adoptă structura modulelor și fiecare unitate de putere invertor pereche poate produce peste 50KW, echipamente de putere diferite și poate utiliza cantități diferite de unități de putere, dar structura de bază este aceeași. Circuitul rezervorului adoptă o structură în serie și paralelă, fără transformator de sudură de ieșire, fără tensiune înaltă și reduce pierderile de livrare.

Trimite o anchetă

Descriere produs

Export de mașini de sudat țevi de înaltă frecvență de 150KW în Etiopia

Export de mașină de sudat țevi de înaltă frecvență 150KW Cambodgia

Export de sudor de țevi de înaltă frecvență în stare solidă de 150 kW în Republica Dominicană

Parametrii tehnici ai mașinii de sudat țevi de înaltă frecvență de 150 kW

Putere nominală de ieșire: 150 kW

Mod de sudare: tip inducție

Tensiune DC nominală: 240V

Curent DC nominal: 750A

Frecvența nominală: 400KHZ

Întreaga eficiență: η≥85%

Tensiune de alimentare: trifazat 380V/50Hz (echipamentul ar putea funcționa la tensiunea de 380V±5%)

Capacitate de distribuție a energiei: ≥200kVA

Factor de putere: ≥0,85

Cablu de alimentare: fiecare fază a cablului de cupru acoperit cu plastic ≥150mm², fir de împământare≥75mm²

Dulapul de ieșire al invertorului

Furnizarea sursei de alimentare de înaltă frecvență pentru sudarea țevilor/țevilor de oțel, IRFP460 și dioda de recuperare rapidă (FRD) DSEI60-06P a corporației americane IR și corporației germane IXYS sunt utilizate pentru a forma convertor de energie electrică ca dispozitiv principal de alimentare. Puterea de ieșire a modulului de putere cu un singur strat este mai mare de 50KW, 150KW Mașina de sudură țevi de înaltă frecvență care adoptă un modul de putere cu 3 straturi (contrast cu 150KW) în paralel cu întreaga mașină. Frecvența nominală de lucru este de 350 KHz. Puterea maximă de ieșire a întregii mașini poate depăși 150 KW. Aceleași module de putere au interschimbabilitate.

Circuitul de control adoptă microcalculatorul ca nucleu și configurează alte dispozitive periferice. Toate componentele de control sunt integrate în două plăci (una este redresor și cealaltă este invertor). Pe baza faptului că ofera joc complet funcția excelentă a software-ului și hardware-ului computerului, cea mai bună reglare a redresorului și invertorului și, în comparație cu echipamentul original cu tuburi de vid de înaltă frecvență, are următoarele avantaje:

Calitatea țevii sudate este bună: Comparația arată că lățimea și încălzirea îmbinării sudate sunt uniforme și există bavuri de sudură mici.

Conservarea energiei: Testele arată că acest dispozitiv economisește energie electrică cu peste 30% în comparație cu alte dispozitive cu tub vid cu aceleași specificații în aceleași condiții de funcționare.

Economie de apă: Datorită disipării scăzute, nu are nevoie de prea multă apă, astfel încât consumul de apă este cu peste 50% mai mic decât tubul electronic de aceeași specificație.

Volum mic, greutate redusă: Datorită faptului că principalele dispozitive de putere (MOSFET, capacitate etc.) sunt toate mici și nu există dispozitive precum regulatorul de tensiune al filamentului, bobina potrivită, rezervorul de rețea, transformatorul de sudură etc. În plus, are o tensiune de lucru scăzută și o densitate mare de ambalare, iar volumul total al acestuia este cu peste 50% mai mic decât alte echipamente cu specificații.

Operare ușoară: este disponibil instantaneu atunci când este deschis și se poate opri instantaneu. Nu este nevoie să-l preîncălziți în tubul de electroni și, de asemenea, nu este nevoie să continuați răcirea după oprirea acestuia.

Manipulare sigură: Tubul electronic aparține dispozitivelor de înaltă tensiune. Există zece mii de volți de înaltă presiune atunci când funcționează. Cu toate acestea, MOSFET este un dispozitiv de joasă tensiune și funcționează în modul de rezonanță paralelă (spre deosebire de rezonanța seriei unor producători), a cărui tensiune maximă este de doar câteva sute de volți și, în general, nu poate provoca vătămări corporale.

întreținere convenabilă: afișare clară a defecțiunilor.

Modelele de mai sus pot fi utilizate la 150KW nominal, frecvența 400KHZ în stare solidă de înaltă frecvență.
