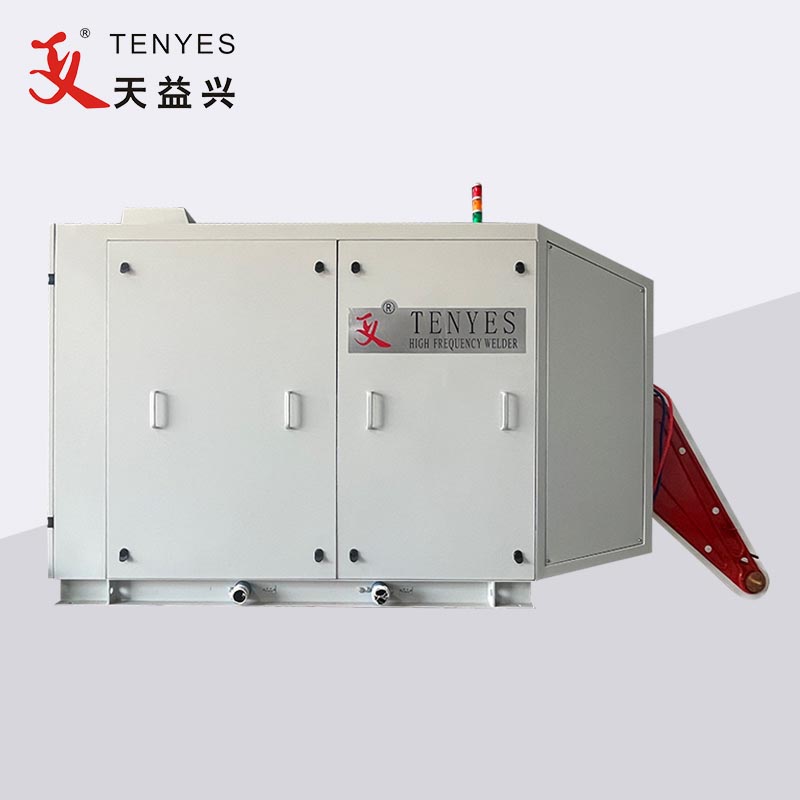

Sudor de țevi de înaltă frecvență SiC-MOSFET

Pe măsură ce tehnologia s-a îmbunătățit, recent pentru sudorul de înaltă frecvență în stare solidă adoptă materialul semiconductor de a treia generație numit SiC-MOSFET.

Caracteristicile de performanță ale materialelor semiconductoare de a treia generație SiC-MOSFET

1. Rezistență la temperatură ridicată și la presiune ridicată: SiC are un interval de bandă mare de aproximativ 3 ori mai mare decât Si, astfel încât poate realiza dispozitive de putere care pot funcționa stabil chiar și în condiții de temperatură ridicată. Intensitatea câmpului de defalcare a izolației a SiC este de 10 ori mai mare decât a SiC, astfel încât este posibil să se fabrice dispozitive de putere de înaltă tensiune cu o concentrație mai mare de dopaj și un strat de deriva de grosimea filmului mai subțire în comparație cu dispozitivele din Si.

2. Miniaturizarea dispozitivului și greutatea redusă: Dispozitivele cu carbură de siliciu au o conductivitate termică și o densitate de putere mai mare, ceea ce poate simplifica sistemul de disipare a căldurii, astfel încât să se realizeze miniaturizarea dispozitivului și o greutate redusă.

3. Pierdere scăzută și frecvență înaltă: frecvența de lucru a dispozitivelor cu carbură de siliciu poate ajunge de 10 ori mai mare decât a dispozitivelor pe bază de siliciu, iar eficiența nu scade odată cu creșterea frecvenței de lucru, ceea ce poate reduce pierderea de energie cu aproape 50%; În același timp, datorită creșterii frecvenței, volumul componentelor periferice, cum ar fi inductanța și transformatoarele, este redus, iar volumul și costul altor componente după compoziția sistemului sunt reduse.

Avantajele aparatului de sudare pentru țevi de înaltă frecvență SiC-MOSFET

Pierdere cu 1,60% mai mică decât dispozitivele Si-MOSFET, eficiența invertorului sudorului crește cu mai mult de 10%, eficiența sudării crește cu mai mult de 5%.

2. Densitatea de putere a unui singur SiC-MOSFET este mare, cantitatea asamblată este redusă în consecință, ceea ce reduce direct punctele de defect și radiația electromagnetică externă și îmbunătățește fiabilitatea unității de putere a invertorului.

3. Tensiune de rezistență SiC-MOSFET mai mare decât Si-MOSFET original, tensiunea nominală DC a sudorului a fost crescută în consecință sub premisa asigurării siguranței (280VDC pentru sudorul rezonant paralel și 500VDC pentru sudorul rezonant în serie). Factorul de putere al părții rețelei ≥ 0,94 .

4.Pierderea noului dispozitiv SiC-MOSFET este de numai 40% din Si-MOSFET, în anumite condiții de răcire, frecvența de comutare poate fi mai mare, sudorul Si-MOSFET cu rezonanță în serie adoptă tehnologia de dublare a frecvenței, adoptă SiC-MOSFET poate proiecta și fabrica direct până la Sudor de înaltă frecvență 600KHz.

5. Noul sudor SiC-MOSFET crește tensiunea DC, factorul de putere al rețelei este ridicat, curentul AC mic, curentul armonic mic, costul clientului de alimentare și distribuție este mult redus, iar eficiența sursei de alimentare este îmbunătățită efectiv.
