CLASIFICAREA SURSELOR DE ENERGIE DE ÎNALTĂ FRECVENȚĂ DE STARE SOLIDĂ

Ca și frecvența înaltă a tubului vidat, deși principiile de bază sunt similare. Frecvența înaltă în stare solidă poate fi, de asemenea, clasificată în diferite tipuri, în funcție de cerințe diferite, cum ar fi utilizarea, componentele, puterea și frecvența.

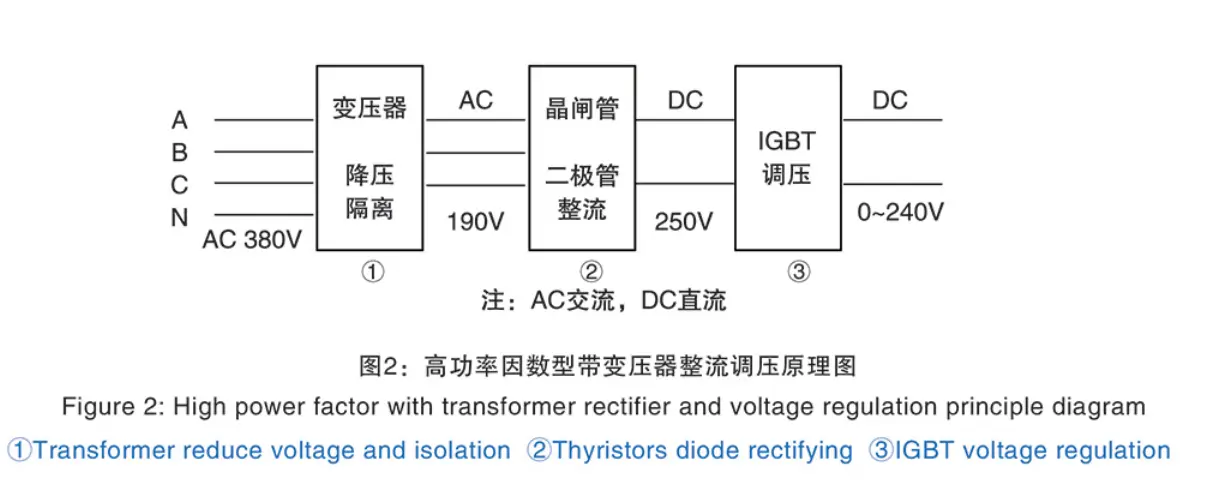

1. Clasificat prin reglarea tensiunii de redresare: tiristoarele (SCR) pot fi utilizate pentru a finaliza rectificarea și reglarea tensiunii simultane, sau mai întâi utilizați redresarea diodei sau tiristoarele și apoi utilizați tensiunea de reglare IGBT. Utilizați tensiunea de reglare IGBT este pentru a îmbunătăți factorul echipamentului. Poate economisi energie electrică și îmbunătăți în continuare calitatea sudurii.

2. În funcție de terminalul de intrare, au transformator sau nu pot clasifica două tipuri, dacă în față nu există transformator, atunci, în mod normal, după-spate, partea de înaltă frecvență va adăuga transformator de înaltă frecvență pentru a realiza izolarea între inductor și rețea. Dacă aveți echipament de transformator de intrare, atunci va fi împărțit transformatorul extern immers în ulei și transformatorul uscat.

3. În funcție de componentele utilizate în podul invertorului, există MOS de joasă tensiune (tranzistor cu efect de câmp), MOS de înaltă tensiune, IGBT (tranzistor bipolar de poartă lnsulated) și așa mai departe. Fie că MOS de înaltă tensiune sau de joasă tensiune, componentele SIC-MOS de tip nou le pot avea. pierderi, tensiune de rezistență ridicată, frecvență de comutare rapidă etc. Este componentele alternative actuale ale componentelor normale MOS, de asemenea, poate înlocui IGBT pentru a deveni prima alegere pentru echipamentele de joasă frecvență.

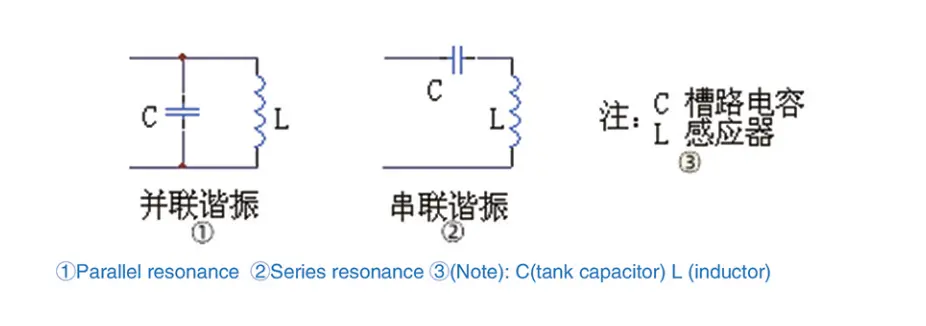

4. În funcție de conexiunea diferită a circuitului rezervorului rezonant, acesta este împărțit în două tipuri: în serie și în paralel, după cum se arată în continuare:

5. Conform metodei de instalare, există două tipuri: sudor separat și sudor compact. Sudorul separat înseamnă redresor și invertor fac două dulapuri separat. Sudorul compact înseamnă dulapul redresor și dulapul invertorului fac un cabinet all-in-one. Atât seria, cât și paralela au sudor separat și sudor compact. În general, echipamentele de putere redusă alegeți sudorul compact și echipamentele de mare putere alegeți sudorul separat.

6. În piața actuală, rezonanța în serie folosește în mod normal MOS de înaltă tensiune sau IGBT, iar rezonanța paralelă folosește MOS de joasă tensiune. Fără transformator de intrare pentru rezonanță în serie, dar transformatorul de înaltă frecvență va trebui pus după podul inversor.

Toate tipurile diferite de surse de energie de înaltă frecvență au propriile sale caracteristici, următoarele echipamente ale companiei noastre vor avea o descriere detaliată.
