Introducere echipamente de înaltă frecvență cu tuburi vidate timpurii

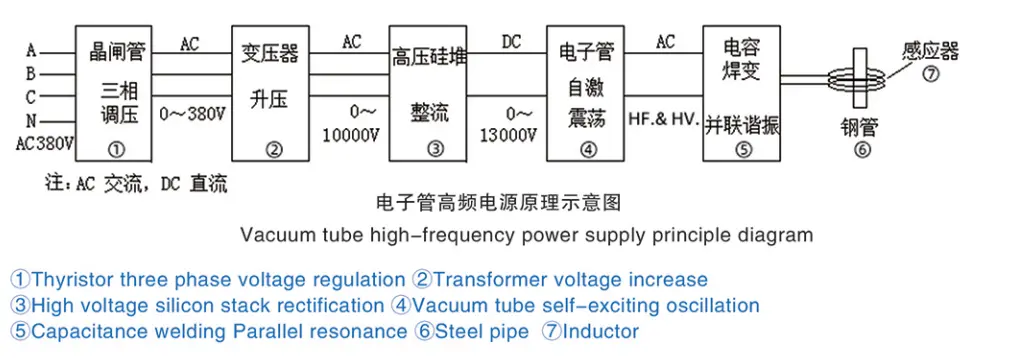

Acum 20 de ani, sursele de energie de înaltă frecvență (cunoscute în mod obișnuit ca „cuptoare de înaltă frecvență”) utilizate pentru sudarea țevilor și tratarea termică în China erau în principal echipamente cu tuburi electronice (cunoscute și sub denumirea de „tuburi vid”) ca componente principale ale invertorului. Principiul de bază este prezentat în următoarea figură:

CA industrial normal (trifazat cu patru fire 380V/50HZ în China) este convertit în CA reglabil variind de la 0 la 380V (frecvență neschimbată) prin regulatorul de tensiune CA cu tiristor și apoi crescut la aproape 10000V tensiune înaltă (frecvență neschimbată) de un transformator și apoi redresare de înaltă tensiune de o mie de circuite de înaltă tensiune. DC și apoi oscilat cu tubul de vid la curentul HF și HV și apoi prin rezonanță paralelă LC pentru a amplifica curentul oscilant și, după reducerea tensiunii, alimentarea inductorului utilizat pentru încălzirea țevilor de oțel și a altor piese de prelucrat etc.

Scopul reglării tensiunii AC este de a ajusta puterea de intrare și de ieșire pentru a îndeplini cerințele de lucru, iar atunci când ajustați tensiunea trebuie, de asemenea, să stabilească tensiunea pentru a asigura stabilitatea puterii de ieșire a echipamentului în anumite condiții de funcționare.

Datorită utilizării tubului de vid (componente de curent mici de înaltă tensiune), tensiunea trebuie crescută sau nu poate scoate o putere mare, dar, în același timp, pentru a se adapta la impedanța mică a inductorului, este necesar să se reducă și mai mult tensiunea.

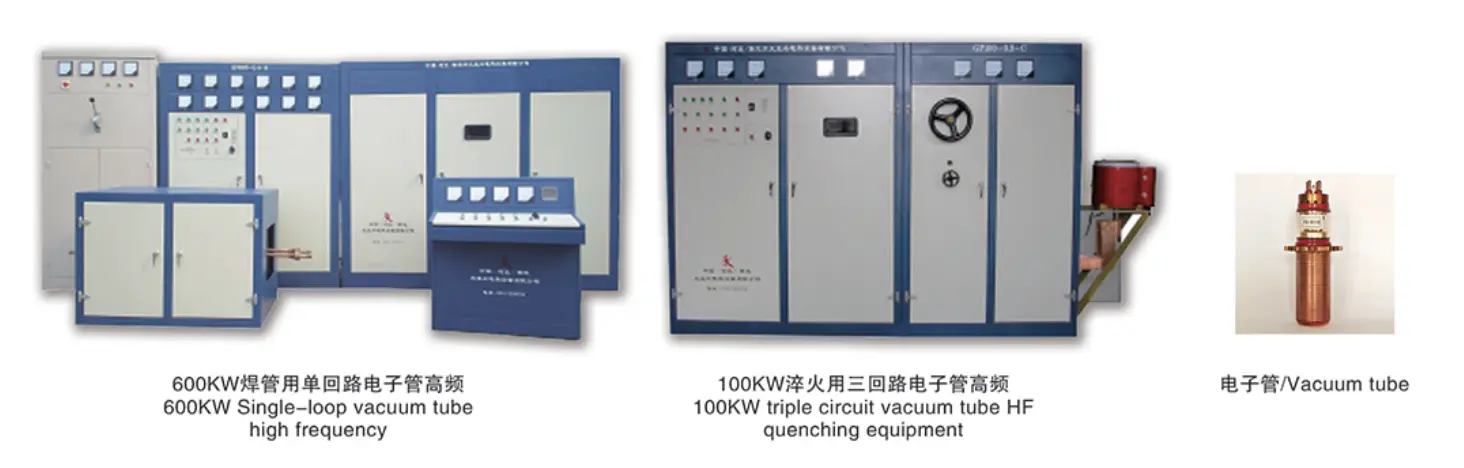

Fotografiile de mai jos sunt echipamente de stingere HF cu tub de vid cu o singură buclă de 600KW de înaltă frecvență și 100KW cu circuit triplu.

În industria sudării țevilor, există încă un număr mic de tuburi de vid de înaltă frecvență, în timp ce în domenii precum călirea și lipirea, tuburile de vid de înaltă frecvență sunt încă utilizate pe scară largă.
