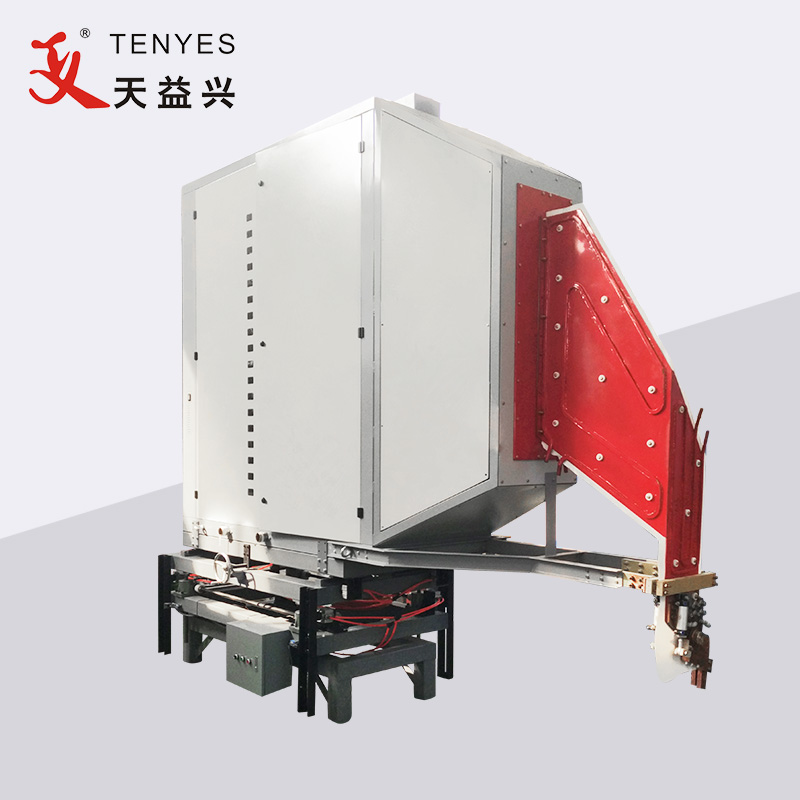

Mașină de sudat țevi de înaltă frecvență de 800 kW

Mașina de sudat pentru țevi de înaltă frecvență TENYES 800KW constă în principal din transformator de ulei coborât, dulap redresor, dulap cu invertor, consolă, sistem de răcire, suport pentru dulapul invertor de sprijin, uneori, de asemenea, asortat cu driver DC în funcție de cerințele clientului.

Trimite o anchetă

Descriere produs

TENYES 800KW Mașină de sudură țevi de înaltă frecvență, puterea curentă trifazată obișnuită (tensiune de linie 380 V, frecvență 50 HZ) este redusă de un transformator (tensiune de linie 200 V, frecvență 50 HZ), intră în dulapul redresorului, suferă rectificare, reglare a tensiunii și filtrare și devine putere DC reglabilă continuu de la 0 la 240V; Intrând din nou în puntea invertorului (folosind un tranzistor MOSFET de mare putere), acesta devine curent de înaltă frecvență, care poate fi furnizat slotului de sarcină pentru încălzirea prin inducție. Unitatea de alimentare cu slot invertor adoptă o structură modulară, iar fiecare pereche de unități de putere poate scoate o putere de peste 50KW. Numărul de unități de putere utilizate variază în funcție de puterea echipamentului, iar structura de bază a echipamentului este aceeași indiferent de dimensiunea acestuia. Slotul este o formă rezonantă hibridă în serie, fără transformator de înaltă tensiune și de ieșire. Numărul de unități de alimentare utilizate în acest dispozitiv este de șaisprezece perechi.

TENYES 800KW mașină de sudat țevi de înaltă frecvență Parametru (Specificație)

Aplicație		Parametru de funcționare		Alimentare electrică
țeavă de oțel OD	Φ165-Φ508	Putere nominală	800kW	Formular de alimentare	3AC380±5%
Steel strip thickness	3,0-10,0	Tensiune DC nominală	240V	Formular de alimentare	3AC380±5%
Mod de sudare	Tip de inducție sau contact	Curent DC nominal	4000A	Capacitatea de distribuție a energiei	Mai mare de 1000KVA
Mod de sudare	Tip de inducție sau contact	Frecvența nominală	200KHZ	Factor de putere	≥0,85
Viteza de sudare	10-20 (m)	Eficienţă	≥85%	Cablu de alimentare	Fiecare fază de sârmă de cupru acoperită cu plastic≥800mm² Sârmă de împământare ≥400 mm²
