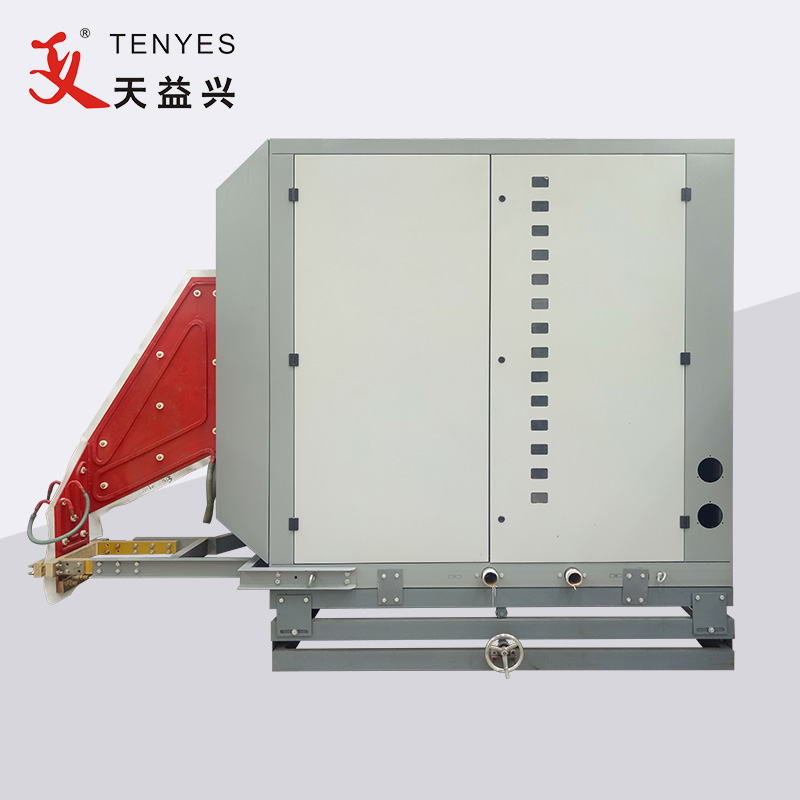

Mașină de sudat țevi de înaltă frecvență de 700 kW

Mașina de sudat țevi de înaltă frecvență TENYES 700KW este compusă în principal din transformator, dulap redresor și dulap cu invertor. Este utilizat în principal în liniile de producție de țevi sudate longitudinale de înaltă frecvență.

Trimite o anchetă

Descriere produs

Cum funcționează:

Curentul alternativ trifazat obișnuit (tensiune de linie 380 V, frecvență 50 HZ) este redus de transformator (tensiune de linie 200 V, frecvență 50 HZ), intră în dulapul redresorului și devine curent continuu reglabil continuu de la 0 la 240 V după redresare, reglare a tensiunii și filtrare ; Apoi intră în puntea invertorului (folosind un tranzistor MOSFET de mare putere) și devine un curent de înaltă frecvență, care este furnizat jgheabului de sarcină și poate fi utilizat pentru încălzirea prin inducție.

Unitatea de alimentare prin invertor adoptă o structură modulară, fiecare pereche de unități de putere poate produce mai mult de 50KW, puterea echipamentului este diferită, numărul de unități de putere utilizate este diferit și structura de bază a echipamentului este aceeași indiferent de dimensiunea. Jgheabul este sub formă de rezonanță mixtă serie-paralelă, nu există tensiune înaltă și nu există transformator de ieșire. Numărul de unități de alimentare utilizate în acest echipament este de paisprezece perechi.

Principalele avantaje ale mașinii de sudat țevi de înaltă frecvență TENYES 700KW:

1. Fără tensiune înaltă, sigur, fiabil și eficient

2. Componentele principale sunt produse din import, precum: IR, IXYS și Siemens.

3. Se adoptă modularea lățimii de impuls sau circuitul de reglare a tensiunii de control al microcomputerului, cu reglare stabilă, precizie ridicată și interferență armonică mică.

4. Gama de putere este reglabilă fără trepte de la 0 la 100%, cu sisteme de protecție la supratensiune, supracurent și alte defecțiuni.

5. Afișarea stării de lucru este digitală, operarea este simplă, iar întreținerea este convenabilă.

6. Calitatea sudurii este bună, lățimea și căldura sudurii sunt uniforme și există puține bavuri interne și externe.

Domeniul de aplicare:

Sudarea țevilor de oțel, sudarea țevilor din oțel inoxidabil, sudarea țevilor de aluminiu, sudarea țevilor de cupru, sudarea cu fascicul H, sudarea țevilor cu formă specială

Principalii parametri tehnici ai mașinii de sudat țevi de înaltă frecvență de 700KW

Model: GGP700-0.2-H

Domeniul de aplicare		Parametrii de funcționare		Alimentare electrică
Diam. conductă	Φ140-Φ406	Putere nominală	700kW	Alimentare electrică	Tensiune AC trifazată 380 ±5%
Grosimea benzii de otel	6,0-14,0	Tensiune DC nominală	240V
Mod de sudare	inducţie contact	Curent DC nominal	3500A	Capacitate de putere	Mai mare de 850KVA
		Frecvența nominală	200KHZ	Factorul de putere	≥0,85
Viteza de sudare	10-20m/minut	eficienţă	≥85%	Cablu de alimentare	Cablu ≥700mm² sol ≥350mm²
