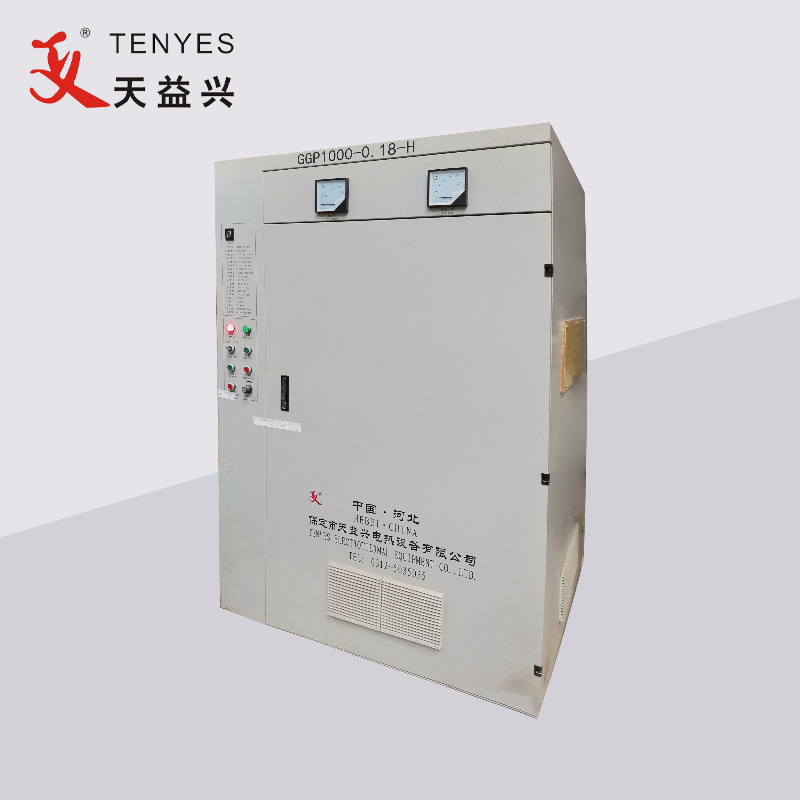

Mașină de sudat țevi de înaltă frecvență de 1000 kW

Mașina de sudat pentru țevi de înaltă frecvență TENYES 1000KW constă în principal din transformator de ulei coborât, dulap redresor, dulap cu invertor, consolă, sistem de răcire, suport pentru dulapul cu invertor de sprijin, uneori, de asemenea, asortat cu driver DC în funcție de cerințele clientului.

Trimite o anchetă

Descriere produs

TENYES 1000KW Aparat de sudat pentru țevi de înaltă frecvență Puterea obișnuită trifazată de curent alternativ (tensiune de linie 380V, frecvență 50HZ) este redusă de un transformator (tensiune de linie 200V, frecvență 50HZ), intră în dulapul redresorului, suferă redresare, reglare a tensiunii și filtrare și devine continuu reglabilă de la 240V0 la curent continuu; Intrând din nou în puntea invertorului (folosind un tranzistor MOSFET de mare putere), acesta devine curent de înaltă frecvență, care poate fi furnizat slotului de sarcină pentru încălzirea prin inducție. Unitatea de alimentare cu slot invertor adoptă o structură modulară, iar fiecare pereche de unități de putere poate scoate o putere de peste 50KW. Numărul de unități de putere utilizate variază în funcție de puterea echipamentului, iar structura de bază a echipamentului este aceeași indiferent de dimensiunea acestuia. Slotul este o formă rezonantă hibridă în serie, fără transformator de înaltă tensiune și de ieșire. Numărul de unități de alimentare utilizate în acest dispozitiv este de șaisprezece perechi.

TENYES 1000KW mașină de sudat țevi de înaltă frecvență Parametru (Specificație)

Aplicație		Operațiunea parametrul		Alimentare electrică
Oțel țeava OD	Φ273-Φ406	Evaluat putere	1000kW	Putere formularul de furnizare	3AC 380 ±5%
Oțel grosimea benzii	8,0-10,0	Evaluat tensiune DC	240V	Putere formularul de furnizare	3AC 380 ±5%
Sudarea modul	Inductie sau tip de contact	Evaluat curent continuu	5000A	Putere capacitatea de distributie	Mai mare peste 1500KVA
Sudarea modul	Inductie sau tip de contact	Evaluat frecventa	150KHZ	Putere factor	≥0,85
Sudarea viteza	10-20 (m)	Eficienţă	≥85%	Putere cablu de alimentare	Fiecare faza firului de cupru acoperit cu plastic ≥1000mm² Pământ sârmă ≥400mm²
